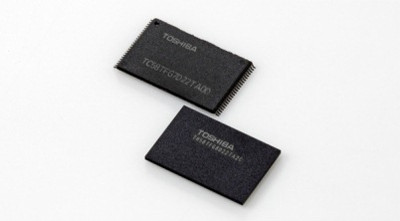

東芝は3月26日、48層積層プロセスを用いた128Gビット(16GB)の2ビット/セル(MLC)3次元フラッシュメモリ(BiCS)を開発、即日サンプル出荷を開始したと発表した。
同製品は、48層積層プロセスを採用することで容量を増大させたもので、現行製品と比べて書き込み速度の高速化、書き換え寿命などの信頼性向上が図られているという。
なお、同社では、2016年前半に竣工予定の四日市工場新・第2製造棟でも生産を行う予定だとしている。
