設計現場では、レガシーデータや別部門のデータ、協力企業で作成されたデータなどを活用する際、異機種CADのネイティブデータや中間フォーマットデータの受け渡しが発生します。そのため、CADシステムには異なるデータ形式のインポート・エクスポートが求められます。

SOLIDWORKSはさまざまなデータ形式のインポート・エクスポートに対応しています。また、取り込んだデータの問題を検証する機能や品質チェック機能などを搭載しているため、データ授受だけでなく、スムーズな設計業務にも役立ちます。

インポート/エクスポートに対応するデータ形式

SOLIDWORKSは各種中間フォーマットやネイティブデータのインポート/エクスポートに対応しています。ほかのトランスレーター機能を用いることなく直接データを扱えるため、効率的にインポートデータを使用できます。

ファイル形式 インポ―ト エクスポ―ト
3D XML ― ○
Adobe Illustrator ○ ○
AdobePhotoshop ○ ○
AdobePortable DocumentFormat ― ○
ACIS(.sat) ～R22 R22
Autodesk Inventor 11～ ―
CADKEY 19、21～(マルチボディ部品) Ver21～
CATIA Graphics ～V5R22 ～V5R22
CATIA V5 ～V5R22 ×
DXF 3D R14 ～ ―
DXF 2013 2013
DWG 2013 2013
高度圧縮グラフィックス ― 5
ファイル形式 インポ―ト エクスポ―ト
HOOPS ― 18.16
IFC 2x3 2x3
IDF 2.0～3.0 2.0～4.0
IGES 5.3 5.3
MechanicalDesktop 4 ―
PADS(SOLIDWORKS Premiumが必要) ○ ○
Parasolid ～最新バ―ジョン ～最新バ―ジョン
PDF ― ○
Prostep EDMD(SOLIDWORKS Premiumが必要) ○ ○
Pro/Engineer(Creo) Creo2.0 ～20
Rhino 4 ―
Scan To3D(SOLIDWORKS Premiumが必要) ○ ―
ファイル形式 インポ―ト エクスポ―ト
Solid Edge ～最新バ―ジョン ―
STEP AP203/214 AP203/214
STL 1 1
TIFF ○ ○
U3D ― ○
Unigraphics 10～ ―
VDAFS 2 2
Viewpoint ― 3.0.11
VRML ～2 ～2

インポートデータのチェック・修復機能

SOLIDWORKSにインポートしたデータに対して、ソリッドを構築する上で問題となる「不正な面」や「隙間」の有無をインポート診断により検証し、自動で修復できます。

「インポート診断」による問題分析・修正

データの品質に配慮したチェック機能

エンティティチェックやジオメトリ分析機能では、SOLIDWORKS上のデータに対してCADデータの品質（PDQ）に影響を及ぼす「微小なエッジ・面」「鋭利な頂点」を自動で検索できます。CADデータを他システムで使用する際、事前に品質をチェックしておくことで、エラーの起こりにくいデータを作成できます。

「エンティティチェック」による微小エッジの検索

「ジオメトリ分析」によるCADデータの品質チェック

インポートボディをフィーチャー化するFeatureWorks機能

中間フォーマットを取り込んだ際、フィーチャー・履歴を持たない単一ボディとして認識されるため形状変更が難しくなります。

SOLIDWORKSでは、FeatureWorks機能を用いることで単一ボディの各形状を認識しフィーチャー化することができます。これにより、インポートボディでも変更したい部位をフィーチャーとして扱えるため、スケッチやパラメーター、フィーチャーを容易に編集できます。

FeatureWorks機能により、フィーチャー・履歴のないインポートデータも編集できるように

手動によるデータの修正に対応可能なサーフェス機能

インポートデータの状況に応じて、手動による修正作業が必要になる場合があります。SOLIDWORKSなら豊富なサーフェス機能を用いることで、このようなデータ修正にも対応可能です。

機能 概要
面の削除 問題となる面を取り除く
フィルサーフェス 問題となる面の隙間を埋める
オフセットサーフェス 指定したサーフェスをコピーする

ロストサーフェス

  • スケッチやエッジを輪郭・ガイドカーブに指定してサーフェスを作成。
  • 隣接するモデルエッジを用いてエラー面に変わるサーフェスを作成可能。

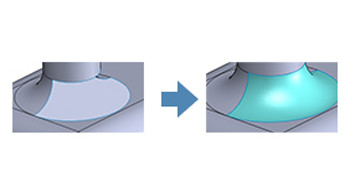

境界サーフェス

  • サーフェス全側面に正接・曲率を保持するサーフェスを作成。
  • 隣接するエッジを用いてロフトよりも精度良くエラー面に変わるサーフェスを作成可能。

フィルサーフェス

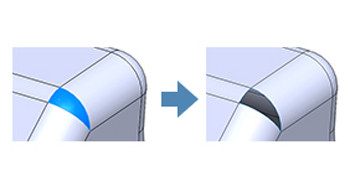

  • 閉じたスケッチや3Dモデルのエッジから接触、正接、曲率の面を作成。
  • モデル内の隙間や削除された面を埋めるサーフェスを作成可能。

面削除

  • 閉じたスケッチや3Dモデルのエッジから接触、正接、曲率の面を作成。
  • モデル内の隙間や削除された面を埋めるサーフェスを作成可能。

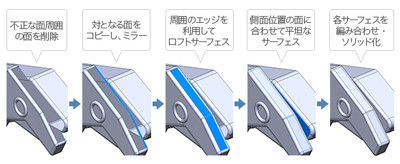

サーフェス機能によるデータの修正例

SOLIDWORKSはサーフェス機能も豊富に搭載しているので、柔軟にインポートモデルの修正ができます。

(本稿はCAD Japan.comより提供を受けた記事を編集したものです。)
