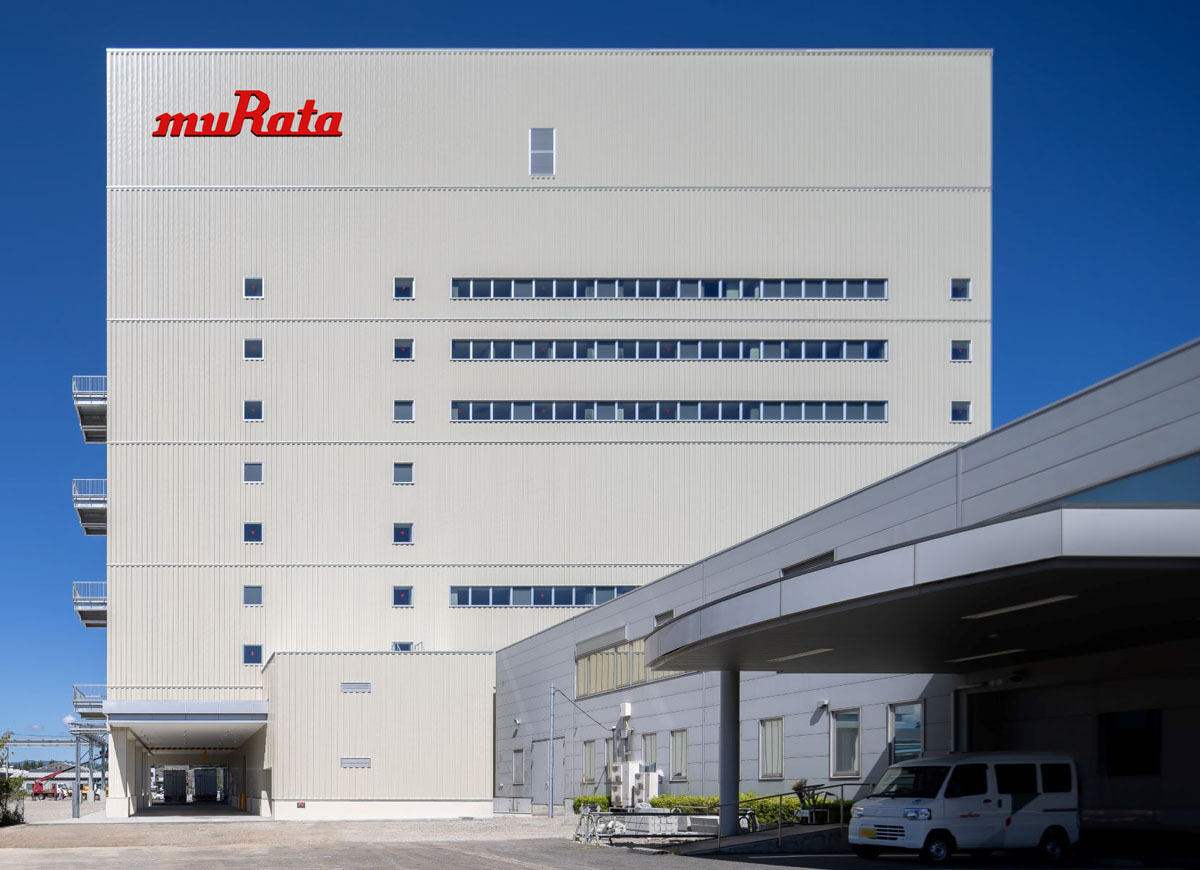

村田製作所は9月13日、同社の生産子会社である鯖江村田製作所の敷地内において2022年2月より建設を進めていた新研究開発棟が完成し、竣工式を執り行ったことを発表した。
新研究開発棟は地上6階、地下1階建てで、延床面積は1万1322m2(建築面積は1797m2)。総投資額は約66億円(建屋のみ)となっており、主に電子部品の軽薄短小化などに対応しためっき技術の開発および量産化技術の立ち上げに関する研究開発を行っていくとしている。
