PCの内部構造も解説！最新16型ビジネスノートPCが展示されたDynabookイベントを見た

Dynabookが6月19日にビジネスソリューションの展示説明や各種セミナーを行う「dynabook Day Advance 2025」を都内で開催しました。

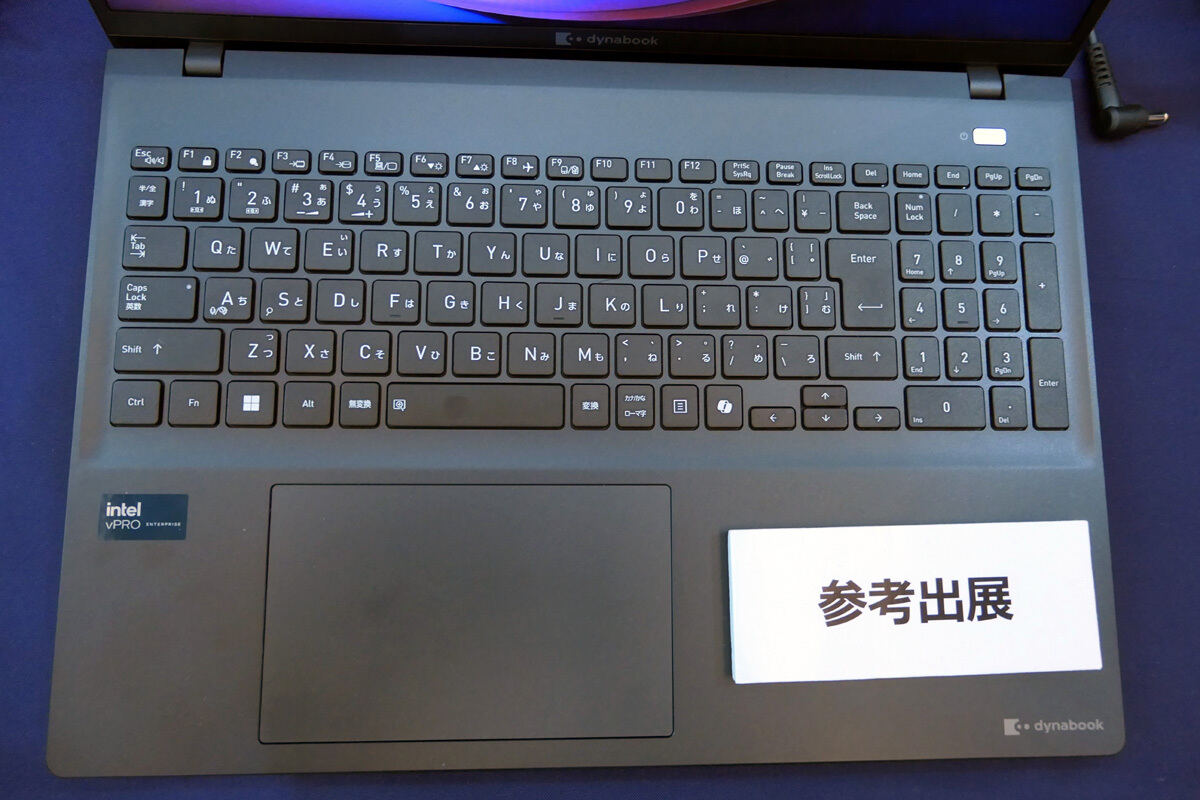

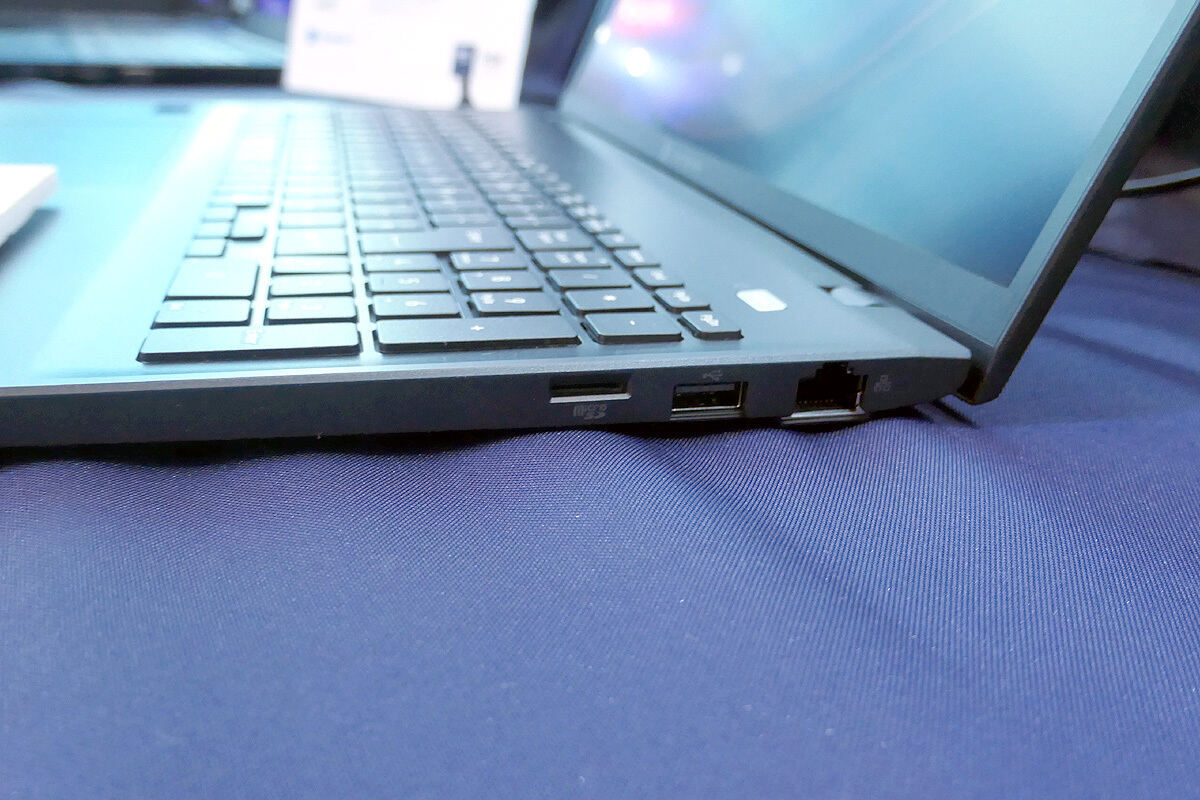

2025年は「未来が加速する。AIと共に。」を副題とし、テーマに「今後のビジネスシーンにおけるAI活用術」を掲げており、AIへの注力が伺われます。展示されたビジネス向けPCラインナップの中には、参考出展として“近日発売予定”の16型のノートPCもありました（編注：6月20日に発表された「dynabook B86/MY」）。

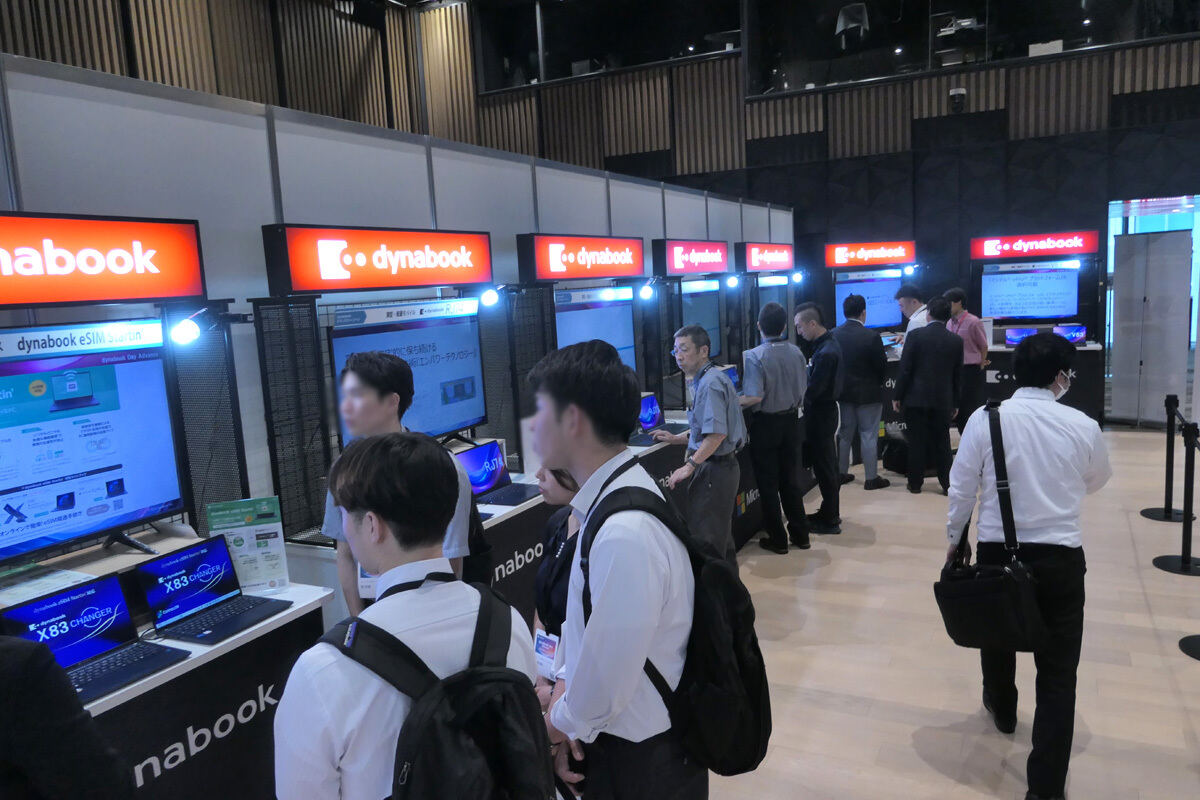

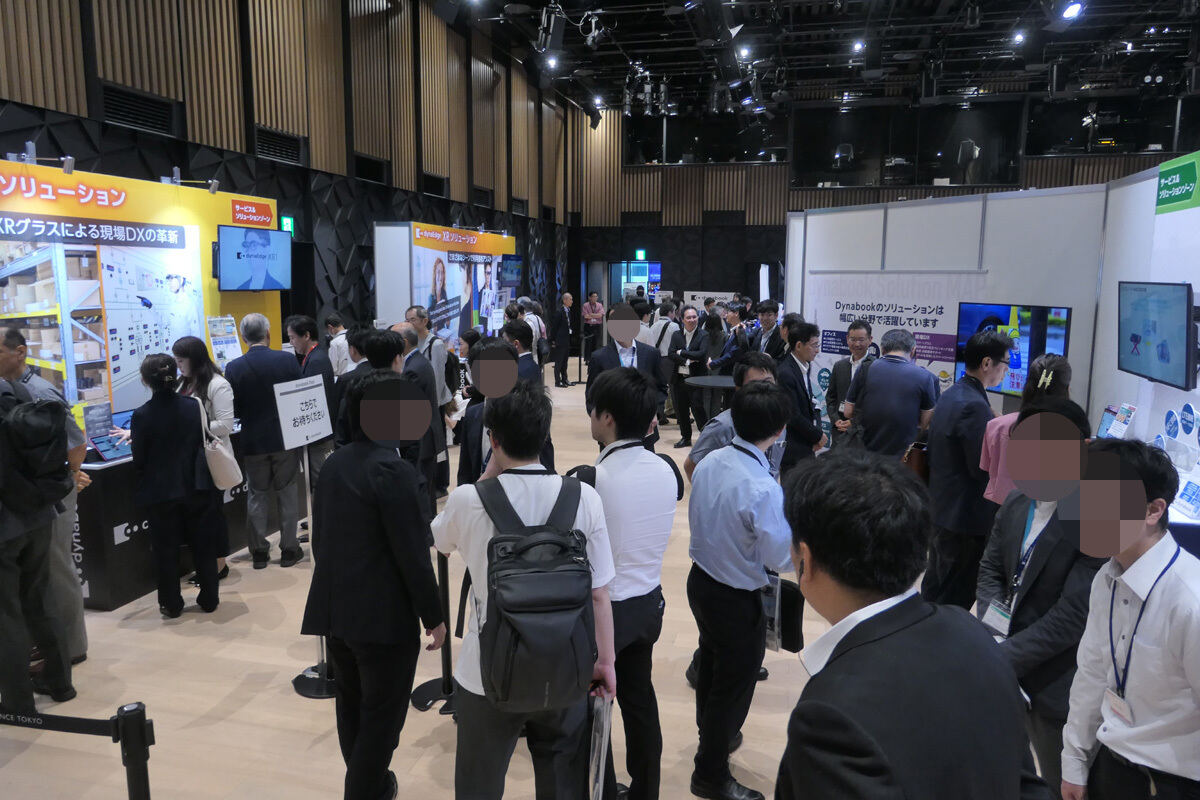

イベント会場の様子。透過型XRグラスのコーナーも多くの人だかりができていました

14型ノートPC内部の技術を分解して解説、カメラモジュールは極細

ノートPCの内部は自分が使っているPCであっても、なかなか見る機会が少ないもの。それもあって目を引いたのが、「セッション＆ワークショップコーナー」で実施された、国内商品企画部国内B2B商品企画担当グループ長の河本能規氏による「ここまで見せる？！ dynabookの内部構造を分解説明」です。ノートPC本体を分解して内部で用いられているdynabookの技術が紹介されました。

分解対象になったのは、高性能・ハイパフォーマンス・モバイル性を重視したRシリーズの「dynabook RJ74」。13.3型並みの本体にアスペクト比16:10の14型ディスプレイを搭載するモデルです。PCはあらかじめディスプレイ部とキーボード部に分けられた状態のものを用いました。

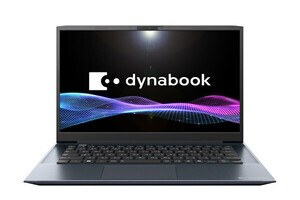

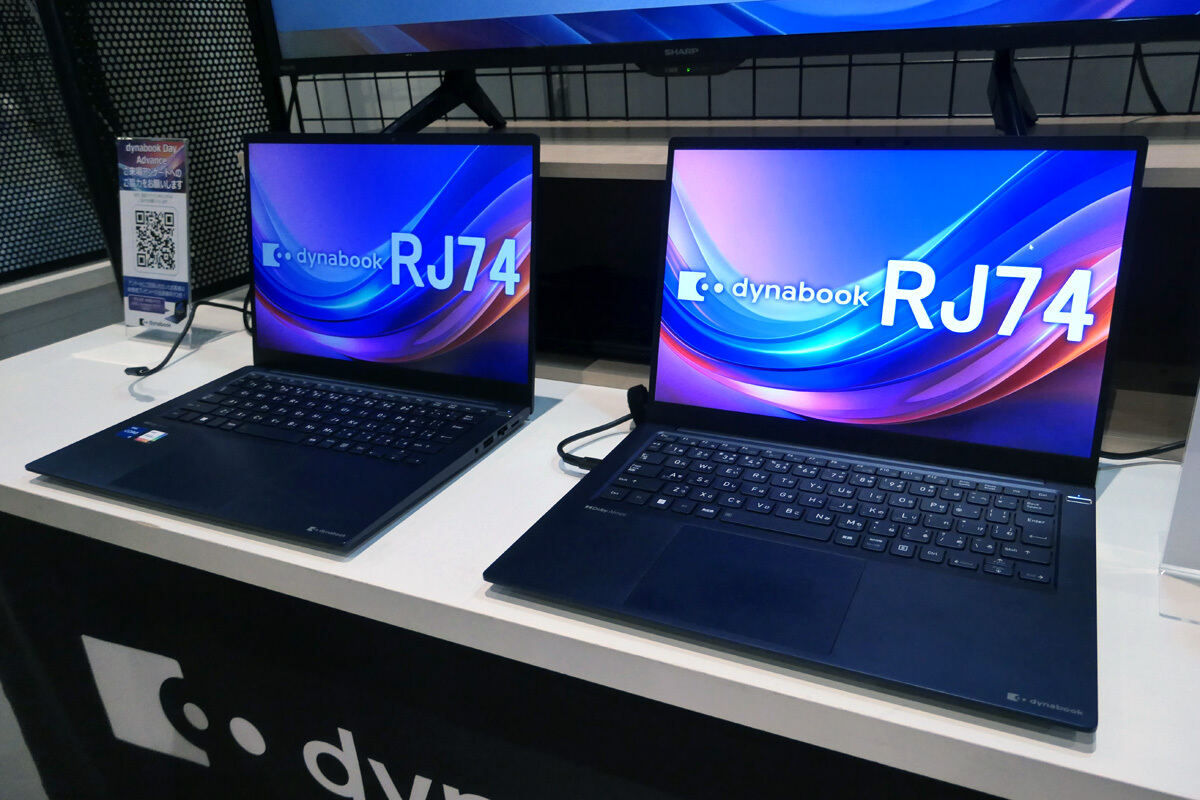

dynabook RJ74

まず見せたのが、画面上部に搭載するWebカメラのモジュール。2世代前には6～7mmだったモジュールの幅は、現在では約2mmに抑えられ、パーツだけを見るとまるでペンで描いた線のようです。Wi-Fiのアンテナも画面下部のヒンジ部に移動。これにより、画面上部のベゼルはぐっと狭くなりました。

フリップに貼り付けられたカメラモジュールはほとんど線

本体幅を画面とほぼ同じサイズにまで狭めるため、dynabookでは液晶パネルの固定にネジではなく強力な両面テープを利用しています。

一度接着したあとはほぼ剥がれず、無理に剥がそうとするとパネルが壊れてしまうため、修理のときには安全に剥がせる工夫を凝らしています。両面テープの赤く塗られているところを水平方向に引っ張るときれいに剥離してパネルが取り外せるようになっているのです。

パネルを固定する両面テープ

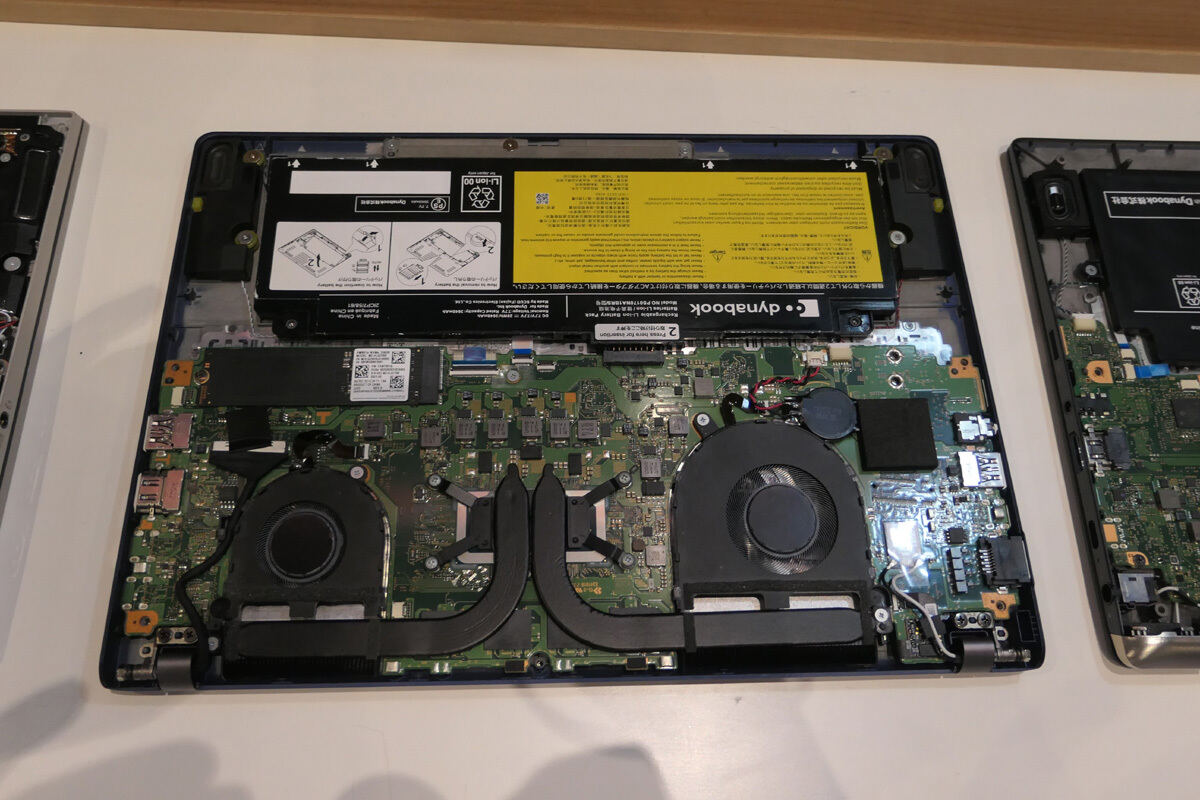

マザーボードが収まる本体は、小型化の実現のため、基板の表層に厚み方向へ回路を積み上げています。本体外装には軽くて丈夫なマグネシウム合金を使用。パームレストやキーボードフレームの内側には立壁を設け、強度を確保しています。

dynabook RJ74の基板

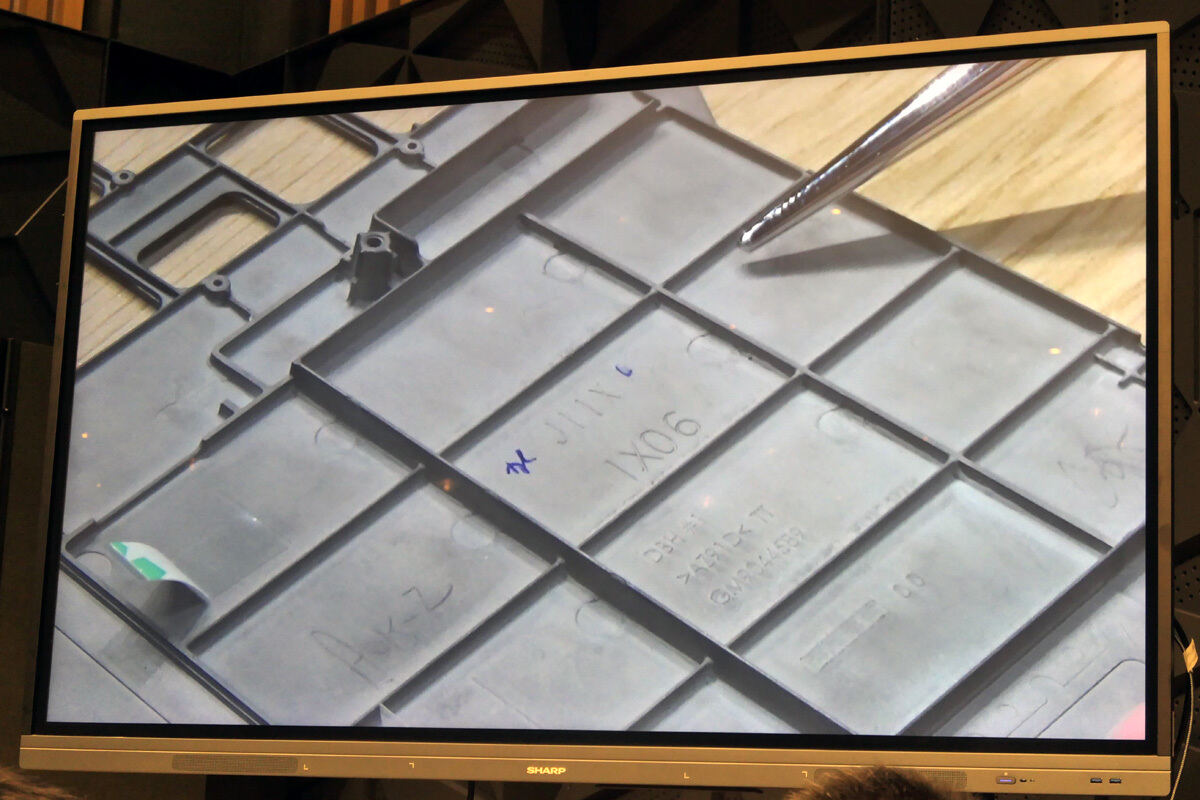

パームレスト下の立壁

キーボードは64本の小さなネジで固定し、こだわりの打鍵感を実現。キーボードの下には薄いシートを敷いていますが、これは水をこぼしたときに水が基板に到達するのを防ぐため。完全防水ではないものの、シートがあることでデータを保存して電源を落とすまでの猶予が生まれます。

熱対策の技術も披露しました。高温になりがちな中央のCPUを、2つのファンで一気に排熱するにあたり、ファンを大型化し羽の数を約3倍に増やしています。また、2つのファンが同じ回転数だと共振してノイズになるため、違う回転数になるよう制御してノイズを抑えています。

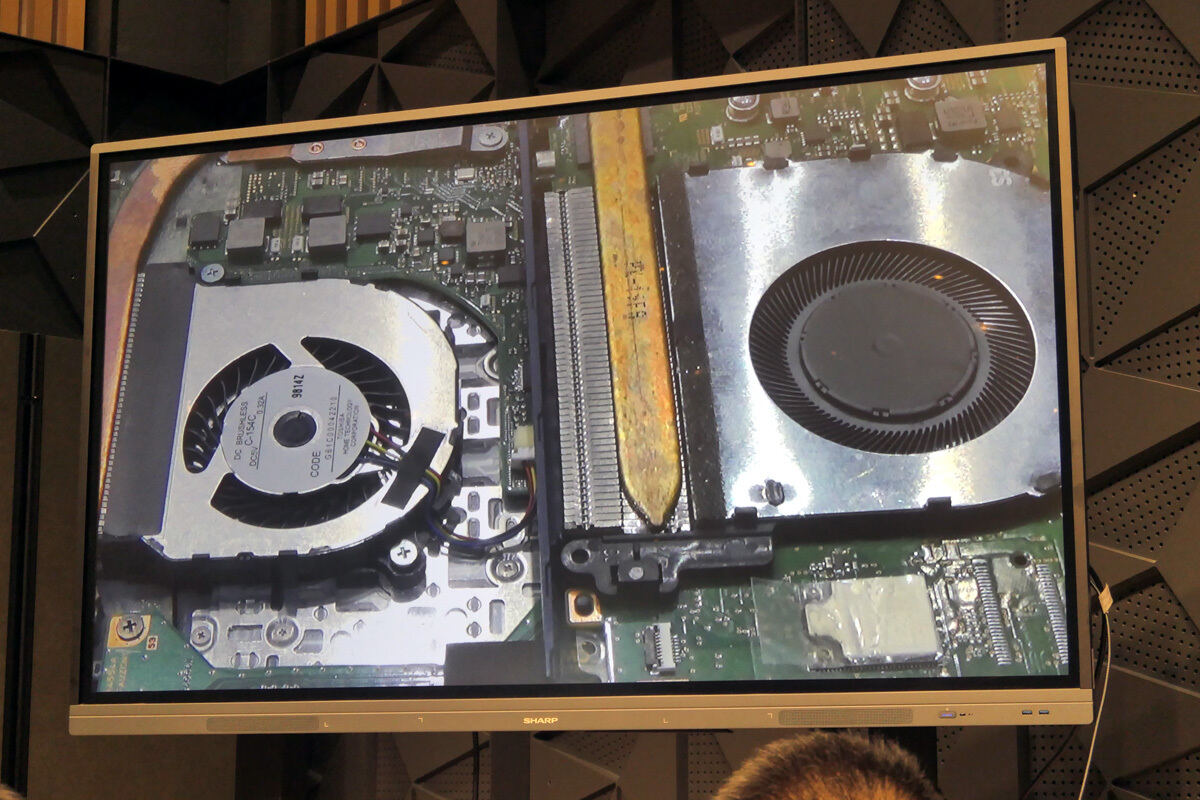

左が従来モデルのファン。右がRJ74のファン。羽の枚数が増えていることが一目瞭然です

ファンから送り出す空気は本体背面を抜け、吸気は本体底面から行います。排気がそのまま底面に流れ込んで循環しないよう、排気口と吸気口の間に長いゴム足を設け、空気が混ざるのを防いでいます。

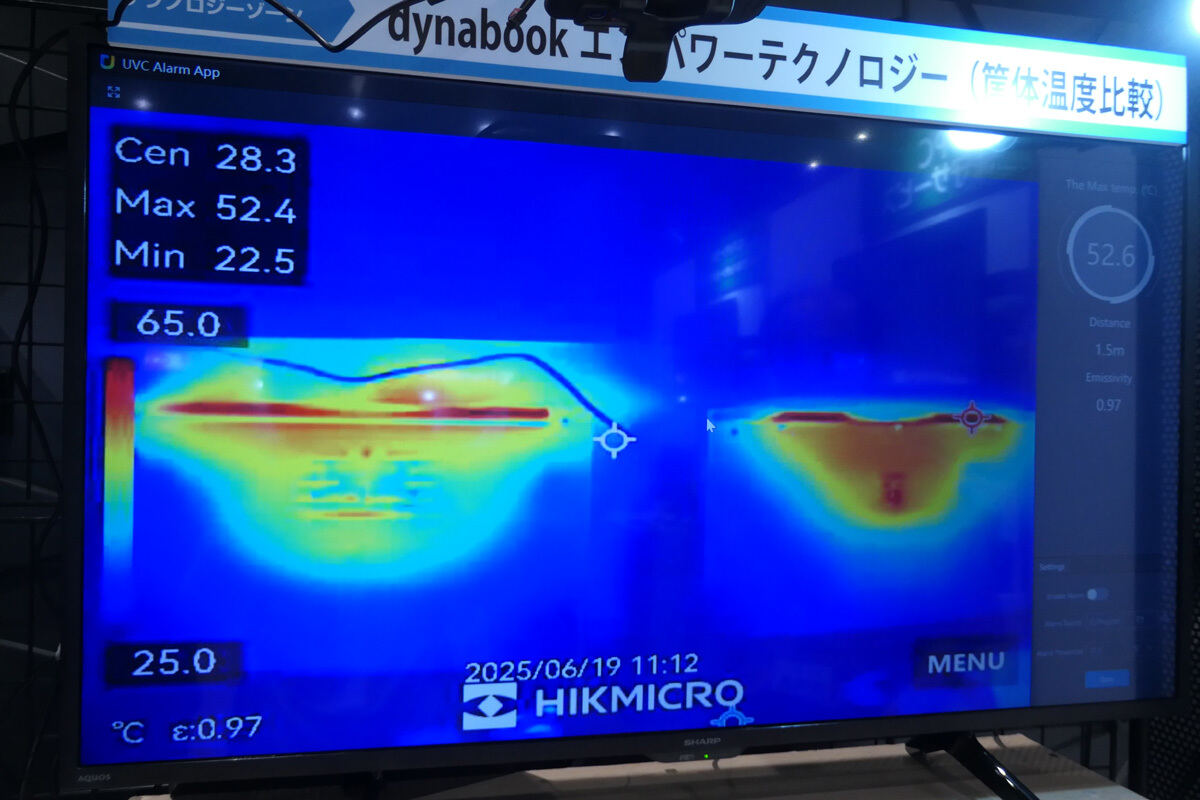

【写真上下】dynabook エンパワーテクノロジーの展示。サーモグラフで本体の表面温度を比較したもので、左がdynabook RJ74、右が他社同クラス機種。本体のキーボード面を比較した写真（上）と底面を比較した写真（下）。dynabook RJ74のほうが表面の温度は低く、排気によって広範囲に熱が放出されているのが見て取れます

最後に河本氏は「見た目が格好良くても、重たいものや拡張性を損なった製品にするのではなく、バランスを重視した製品作りを心がけています」と述べて締めくくりました。

この日のセッションでは、AIのビジネス活用やXRグラスなどをテーマにするものも実施されていました。

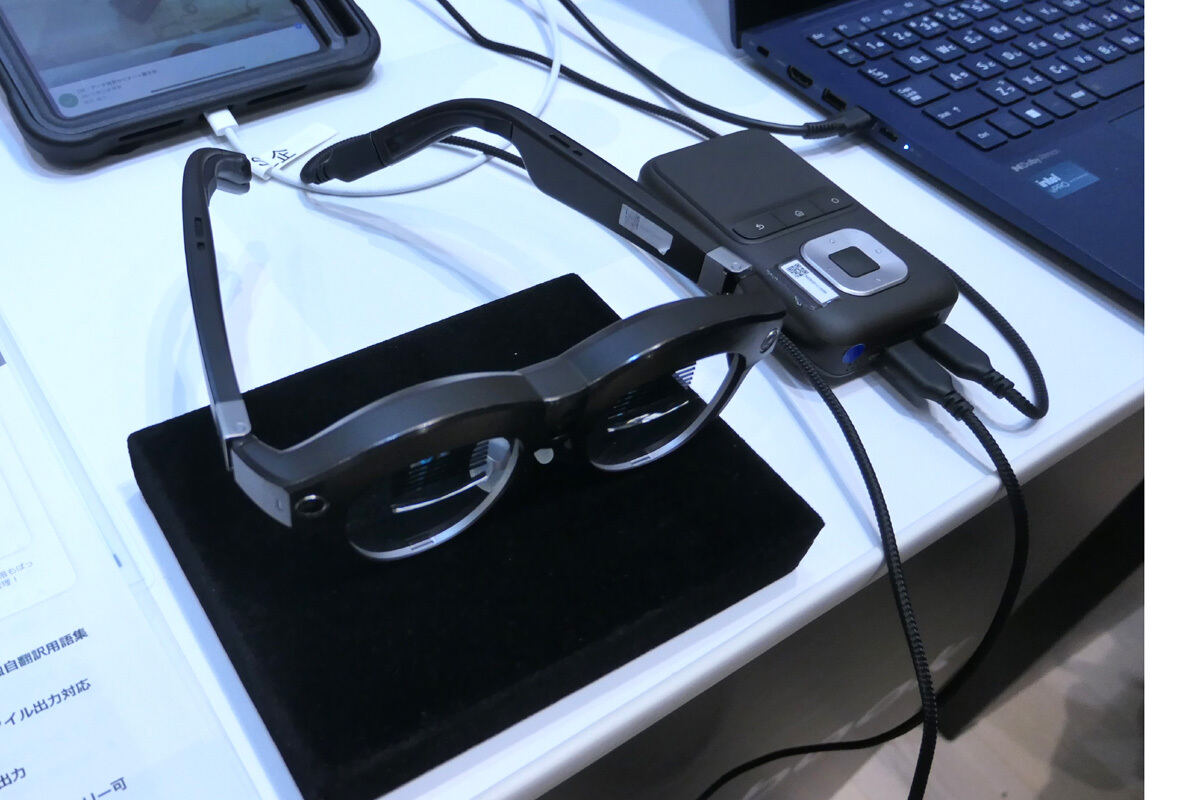

PC本体だけでなく、透過型XRグラスも注目が集まる

最後に会場のこのほかの様子を写真でお伝えします。会場は「dynabookテクノロジーゾーン」や「薄型・軽量モバイルゾーン」など、7つのゾーンに区切られています。BtoB向けなこともあり、PC本体だけでなく、透過型XRグラス「dynaEdge XR1」に多くのギャラリーが集まっていたのが印象的でした。

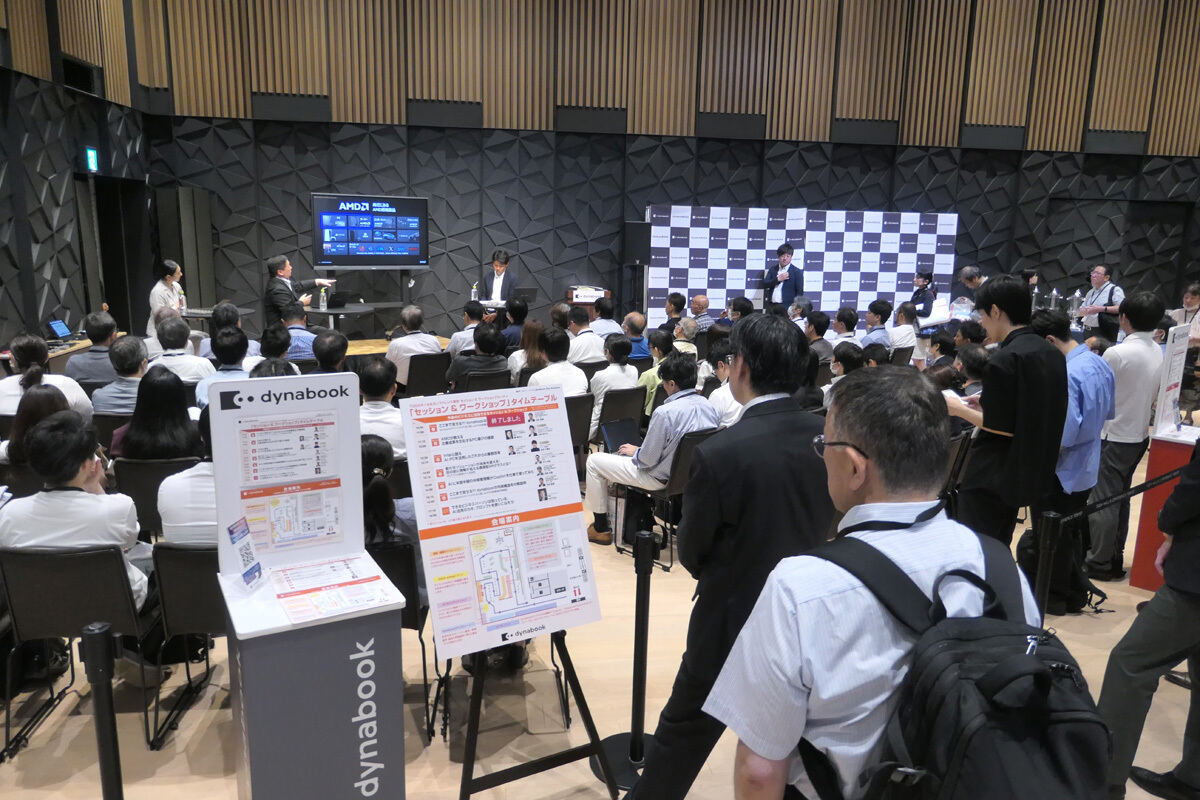

セッション中の会場は多くの参加者でにぎわいました。写真は「AMDが教える企業成果を左右するPC選びの極意」のときの様子です

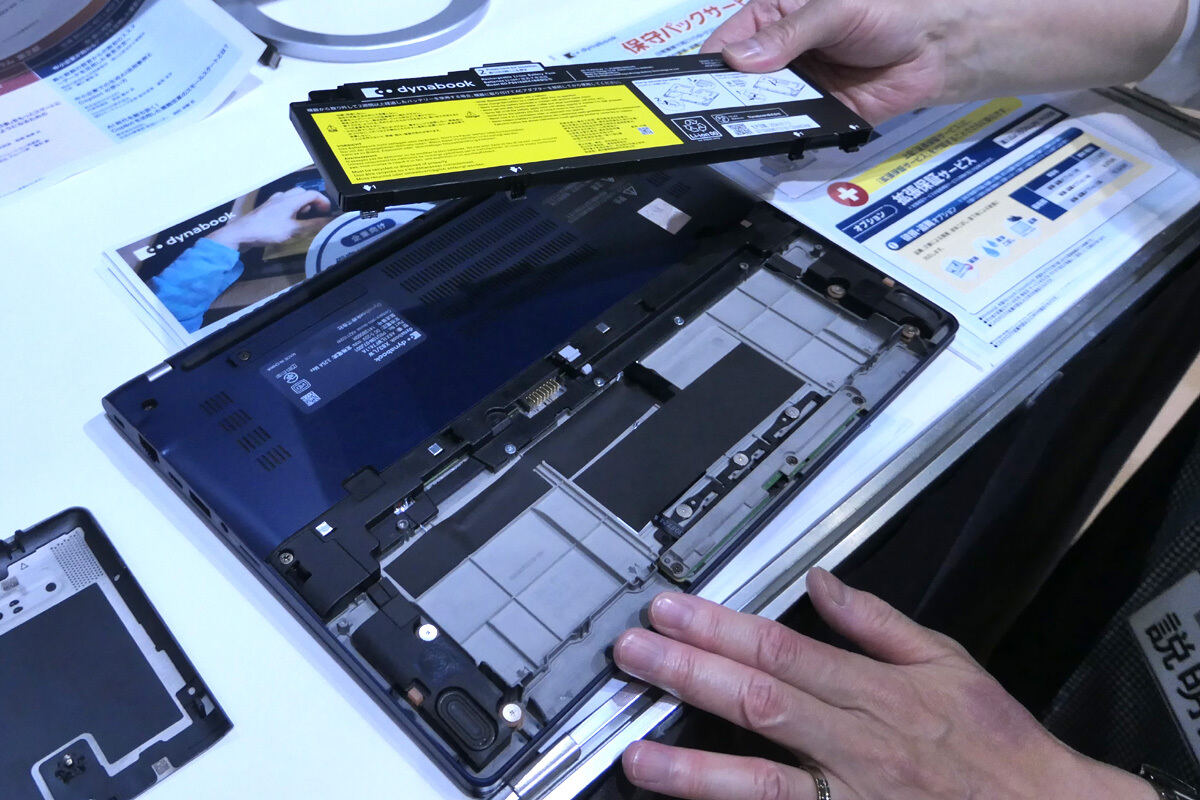

「薄型・軽量モバイルゾーン」では、dynabookの独自技術の数々がわかりやすく展示されていました

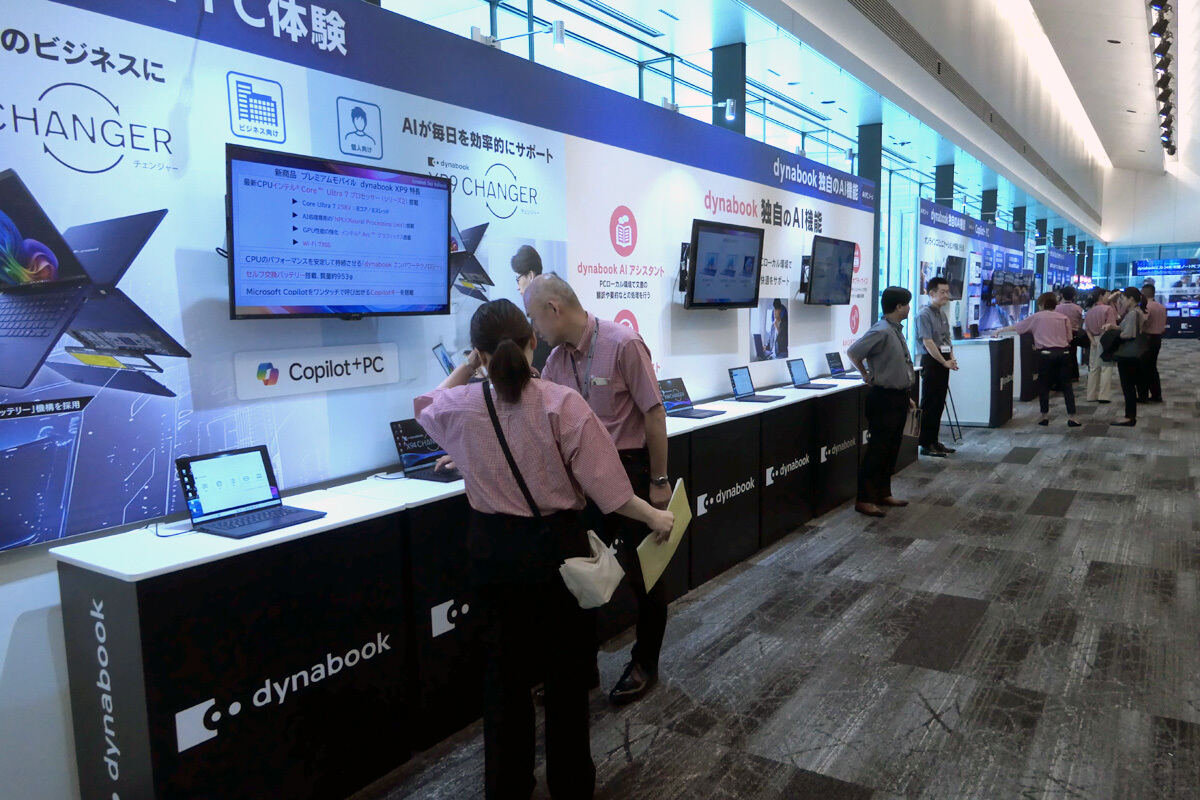

入口からすぐの「AI PC ゾーン」では、dynabookオリジナルのAI機能や「Copilot」、「Intel Core Ultra プロセッサー」などを紹介。その奥の「dynabookテクノロジーゾーン」では、世界的なセキュリティ基準や環境基準など、dynabookが準ずる製品作りについて解説しています
