次世代ネットワーク技術として注目浴びる「SDN(Software Defined Network)」について生い立ちや基礎概念から解説している本連載。前回までの内容で、その世界観や効用については概ねご理解いただけたと思う。
今回は、そうした世界を実現するSDNの要素技術について解説しよう。
OpenFlow概説
SDNを実現する技術要素としては様々なものが存在するが、その中でも代表格となる技術が「OpenFlow」だ。同技術はスタンフォード大学の研究に端を発し、2011年3月にはGoogle, Yahoo!, Facebook, Verizon, Microsoft等が中心となりONF(Open Networking Foundation)と呼ばれる標準化団体が設立され、標準化を推進している。
OpenFlowとは、コントロールプレーンとフォワーディングプレーン間を分離してフロー単位で制御するための技術である。これにより、(1) 集中制御、(2) ネットワークプログラム、(3) 従来のネットワーク制限に縛られない柔軟な制御が可能となる。
実環境では、コントロールプレーンとフォワーディングプレーンを分離し、それぞれを「OpenFlowコントローラー」、「OpenFlowスイッチ」として機能を分担することになる。
OpenFlowと従来技術とを比較した場合、違いが顕著にあらわれるのが経路制御の方式だ。
OpenFlowでは、従来のレイヤ2・レイヤ3の通信プロトコルに縛られず、「フロー」という単位で捉えて制御する。具体的な実現方法としては、パケットを制御ルールと実施すべき処理の定義をまとめた「フローエントリー」に従って処理する。
複数のフローエントリーの集合は「フローテーブル」と呼ばれ、OpenFlowコントローラーはOpenFlowスイッチにフローテーブルを配布することで経路情報を設定する。
OpenFlowの標準化動向に目を向けると、2009年にはバージョン1.0が策定され、現在では1.3の仕様策定が完了している段階にある。各ベンダーもサポートを表明しており、国内外でも実績が増加してきている状況だ。
OpenFlowを標準化の観点からみた場合の特徴は、ユーザーやプロバイダーが主導するONFにて標準化を行い、更には検討・推進していることである。これにより、業種を超えたエコシステム(ベンダー間の連携・共生モデル)が形成され、イノベーションの加速化を促している。また、OpenFlowを使用したOSSも多数存在することや様々な研究者やベンダーがOpenFlowを使用したプロジェクトを進めていることもイノベーションを加速させる要因の一つとなっている。
一方で、OpenFlow自体は非常に基本的な要素のみでしか仕様が策定されておらず、それをどのように利用するかは実装者に依存する部分が多いので、当面は相互接続性などに留意する必要がある。
また、次項でも解説する通り、SDNを実現する手法としてはOpenFlowのみならず、OpenFlow以外の技術の組み合わせや、敢えてOpenFlowを使用しないでSDNを実現することを提唱しているベンダーも存在している。

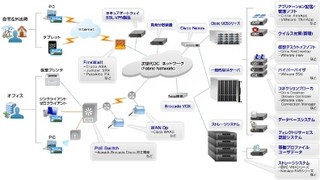

SDNを実現する手法1 - OpenFlowを前提とする場合
ここでは、SDNを実現するための手法として、OpenFlowを中心技術として実現する場合と、OpenFlow以外の技術を利用して実現する場合に大別して解説する。まず、OpenFlowを前提としてSDNを実現する場合、「Hop by Hop方式」と「Overlay方式(トンネル方式)」と呼ばれる二つのアプローチに概ね分類できる。
(1) Hop by Hop方式
この方式では、管理対象のネットワーク上にある全てのスイッチをOpenFlow対応とし、全てのスイッチをコントローラーで一元的に管理する。柔軟な経路制御などOpenFlowで実現可能な様々なメリットを享受することができる一方で、ネットワーク上のスイッチ全てをOpenFlow対応に変更またはアップグレードする必要があるといった導入に対する若干の障壁も生じる。
(2) Overlay(トンネル)方式
この方式では、全てをOpenFlow対応スイッチとするのではなく、エッジスイッチのみをOpenFlowに対応させる。
スイッチ間の通信はトンネルを張ることで、論理的なネットワークが構成できる。また、既存のネットワークを活かすこともできるため、導入に対する障壁は低いといえる。但し、どのトンネル技術を使用するかというのは、OpenFlowで策定されている訳ではなく、VXLAN、NVGRE、STT、GREなど複数のプロトコルと組み合わせて実現することになる。
これらの2方式に加えて、最近ではOpenFlowに対応していない一部のネットワークのみをOverlay(トンネル)方式を利用し、他の箇所はHop by Hopを併用するという、「ハイブリッド型」の方式も提唱されている。
SDNを実現する手法2 – OpenFlowを前提としない場合
次に、OpenFlowを利用しないでSDNの実現を提唱しているベンダー方式の代表例をここでは紹介する。
OpenFlow以外の方式を提唱しているベンダーは、データプレーンとフォワーディングプレーン間の技術のみならず、運用管理やアプリケーション連携などについてもOpenFlowに拘らない形での方式を提唱している。
-
(1) OpenFlowと同じレイヤで使用可能な技術を提案
(例 : ベンダー独自APIs、NETCONF/YANG、ForCES、XMPPなど) -
(2) OpenFlow以外の技術による一元管理の実現および外部連携を提案
(例 : LLDP、LMPのようなトポロジディスカバリプロトコルとの連携、PCEのような最適パスの決定やリアルタイムなトポロジーの認識など) - (3) 独自OSのプログラミング環境の提供
上記のように、ポイントとしては、SDNの技術的な実現方法は多数あり、ベンダー実装も様々だ。それぞれに特徴があるため、適材適所で採用対象を検討する必要がある。
* * *
駆け足にはなったが、今回はざっとSDNに不可欠な要素技術について紹介した。
最終回となる次回は、SDNの課題や運用現場に与える影響について考えていきたい。
