Kubernetes入門(30) Istioを使ったサービスメッシュ構築 - 特徴3：Security

これまで取り上げてきたように、Istioには大きく分けて3つの特徴があります。今回は3つ目の特徴として「Security」について紹介します。

Traffic Management：ルーティング制御、ゲートウェイ、サーキットブレーカー、カオスエンジニアリング
Observability：メトリクス、分散トレーシング、アクセスログ管理
Security：鍵や証明書の管理、認証（Authentication）、認可（Authorization）

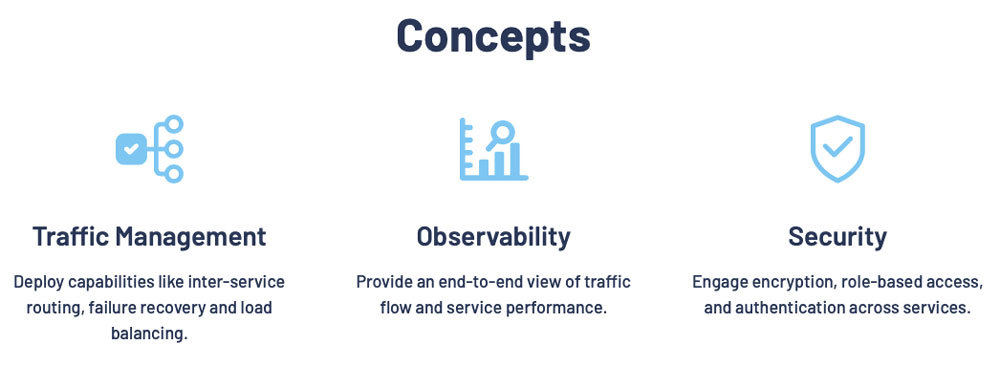

Istioの3つの特徴／出典：公式サイト

特徴3：Security

マイクロサービスの流行以前、セキュリティに関しては「システム境界において担保する」というのが基本的な考え方でした。しかし近年、モノリスなシステムがマイクロサービスに分割され、それぞれのマイクロサービスがAPI公開されるようになっています。こうした状況を踏まえ、「仮にシステム内であっても安易に信用しない」というゼロトラストの考え方が広まってきました。

Istioは、システムの外部につながるサービスメッシュの境界（下図の点線枠）だけではなく、システム内部のマイクロサービス間（下図ServiceAとB間）においてもセキュリティ担保の仕組みを提供しています。鍵や証明書の管理をIstioにより簡易に実現でき、ポリシーベースの細やかな認証・認可の設定が可能です。

認証方式としては、JWTやmTLSなどを利用することができます。また、認可については、リクエスト先・元に応じてルールを設定したり、アプリケーション単位でルールを設定したりします。

セキュリティアーキテクチャ（公式サイト）

以降では、Istioのセキュリティについて次の3つの観点から順に説明していきます。

特徴3-1：鍵や証明書の管理
特徴3-2：Authentication(認証)
特徴3-3：Authorization(認可)

それぞれの説明において登場するCRD（Custom Resource Definition）の位置付けを、ざっくり以下のような構造で理解しておくと良いでしょう。鍵や証明書の管理を行うためのCRDがあり、また認証認可の要件に応じたCRDが活用できます。

CRDの位置付け（特徴3-1、3-2、3-3）

特徴3-1：鍵や証明書の管理

TLS通信をする際は、公開鍵暗号方式で秘密鍵と公開鍵のペアを用いて通信します。その際、公開鍵がサーバのものであることを証明するのが「証明書」です。

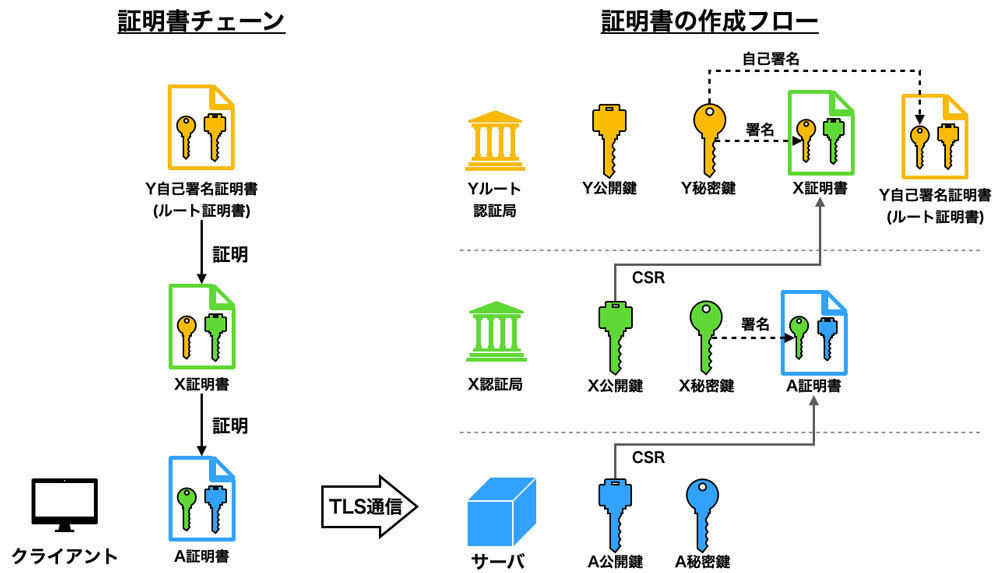

証明書はルート証明書を起点とした証明書チェーンの構造になります（下図左）。証明書チェーンにおける各証明書はCSRに基づいて認証局により署名されます。ルート証明書については自己署名となります（下図右）。

※　図中では表現していませんが、TLSではなく、m-TLS（相互TLS）を行う場合においては、TLSハンドシェイクの際に、クライアント証明書もやり取りします。

サービスメッシュを構成する各Podに1つずつ鍵配布を行うことは、工数がかかるのみならず、作業ミスの温床になり得ます。CNCF（Cloud Native Computing Foundation）のSandboxプロジェクトである「cert-manager」と連動することで、X.509証明書による鍵や証明書管理を自動化できます。

それではCRDの設定イメージを具体的に見ていきましょう。Issuerリソースは、認証局のCertificateリソースにおいて、X.509証明書の役割を果たします。

apiVersion: cert-manager.io/v1
kind: Issuer
metadata:
  name: ca-issuer
  namespace: cert-manager
spec:
  ca:
    secretName: ca-key-pair

issueRefにおいて、Issuerへの参照を指定します。なお、Certificateリソースを作成すると、関連するCertificateRequestリソース（CSR）などが従属して作成されます。

apiVersion: cert-manager.io/v1
kind: Certificate
metadata:
  name: acme-crt
spec:
  secretName: acme-crt-secret
  dnsNames:
  - example.com
  - foo.example.com
  issuerRef:
    name: ca-issuer
    kind: Issuer
    group: cert-manager.io

特徴3-2：Authentication(認証)

従来のモノリス・Web3層モデルのセキュリティと言えば、ファイアウォールなどに代表される「境界型セキュリティ」が一般的でした。つまり、システムの内部の通信は信頼できることを前提としていました。

一方、マイクロサービス間の通信の世界では、たとえ同じシステム内のマイクロサービス間でも信頼できないことを前提とするゼロトラストネットワークが採用されることが多くなっています。

そのため、例えばmTLSによりクライアントサイドの証明書も要求しつつHTTPSの通信を実現したり、OAuth 2.0やOpen ID Connectなどで利用されるJWT(JSON Web Token)による、トークンを用いた認証を実現したりします。

Istioでは、以下の2つの認証方式を提供しています。

ピア認証(Peer authentication)：mTLS(mutual TLS, 相互TLS)認証を用いたサービス間の相互認証
リクエスト認証(Request authentication)：JWTを用いたアクセストークンベースの認証

以下はピア認証の例です。httpbinアプリケーションに対して、「STRICT」を指定することでTLSのトラフィックのみ受け付けるように設定しています。

apiVersion: security.istio.io/v1beta1
kind: PeerAuthentication
metadata:
  name: "example-policy"
  namespace: "abc"
spec:
  selector:
    matchLabels:
      app: httpbin
  mtls:
    mode: STRICT

また、要件に合わせてTLSのトラフィックを適用する範囲を検討すると良いでしょう。詳細については、Istioの公式サイト(Authentication Policy)をご確認ください。

ルートnamespaceを指定し、全体に適用
特定のnamespaceに絞る
特定のnamespaceに絞り、かつ特定のアプリケーション　→ 今回設定したのはココ

次に、リクエスト認証の例を紹介します。以下は、httpbinワークロードが「testing@secure.istio.io」により発行されたJWTを受け付けるポリシーです。

apiVersion: security.istio.io/v1beta1
kind: RequestAuthentication
metadata:
  name: "jwt-example"
  namespace: abc
spec:
  selector:
    matchLabels:
      app: httpbin
  jwtRules:
  - issuer: "testing@secure.istio.io"
    jwksUri: "https://raw.githubusercontent.com/istio/istio/release-1.11/security/tools/jwt/samples/jwks.json"

また、要件に合わせて、リクエスト認証を設定する対象を指定すると良いでしょう。詳細については、公式サイト(Authentication Policy)をご確認ください。

システム境界の認証：IngressGatewayを指定
個別のマイクロサービスの認証　→ 今回設定したのはココ

特徴3-3：Authorization(認可)

Istioを使うことで、特定のアプリケーションや特定バージョンに対して、通信を許可・拒否するような認可をポリシーベースで実現することができます。その際には、通信元、通信方法（HTTPメソッドタイプ）など、認可の条件を細やかに設定可能です。

具体的な設定例は、以下のYAMLに示す通りです。YAML内のspec以下の各項目で、通信元のnamespaceを限定したり、HTTPメソッドにGETをしたりしています。

apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
 name: httpbin
 namespace: abc
spec:
 selector:
   matchLabels:
     app: httpbin
     version: v1
 action: ALLOW
 rules:
 - from:
   - source:
       principals: ["cluster.local/ns/default/sa/sleep"]
   - source:
       namespaces: ["dev"]
   to:
   - operation:
       methods: ["GET"]
   when:
   - key: request.auth.claims[iss]
     values: ["https://accounts.google.com"]

上記YAMLにおける各設定内容は以下の通りです。

階層1	階層2	内容
selector	matchLabels	httpbinアプリケーションのv1に対して
action	-	通信をALLOW（許可）する
rules	from、to、when/td>	ただし、適用条件は・namespaceのsleepアプリケーションからの通信で・HTTPメソッドがGETで・JWTでのissuerクレームがvalues値に一致する場合に限る
