データベースデザインレポートを活用したWeb帳票(2)

FileMakerでアプリケーションを組むメリットのひとつに、レイアウトが組みやすい点があげられる。直感的に線や丸・長方形やフィールドを配置できるので、簡単に帳票もデザインすることが可能だ。この辺りの操作性はFileMaker Pro 5といった旧バージョンから変わっておらず、いまでも「FileMaker = 帳票が組みやすい」というイメージを持つユーザ/デベロッパは少なくないだろう。

前回よりFileMaker Pro Advancedの機能「データベースデザインレポート」を活用したWeb帳票を実装するにあたり、XMLの見方について紹介している。今回はその続きとして、テキストオブジェクトに関連する属性・プロパティ詳細について取りあげていこう。

データベースデザインレポートの仕様 - テキストオブジェクトに関連する属性・プロパティ

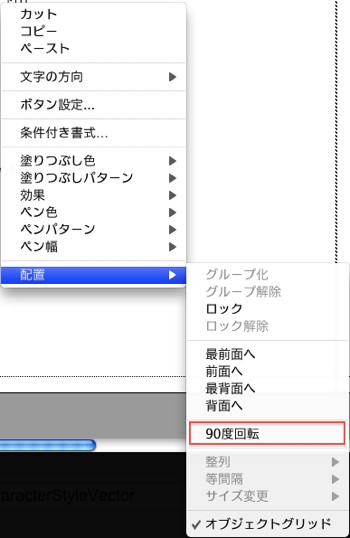

Layout->Object['Rotation']

オブジェクトの角度(回転)を数値で示す。格納される値は「0」「900」「1800」「2700」のうちのいずれか。

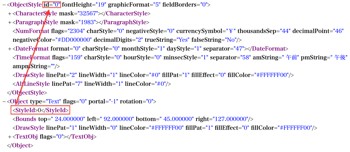

Layout->Object->StyleId

オブジェクトのユニークなIDが格納されている。この数値は後述のObjectStyleのidと対応しており、フォント名や文字サイズ、各種書式の設定値を取得する際に必要となる。

Layout->Object->TextObj->CharacterStyleVector->Style->Data

テキストオブジェクト内の文字列が格納されている。

Layout->Object->TextObj->CharacterStyleVector->Style->
CharacterStyle->Font-family

Layout->ObjectStyle->CharacterStyle->Font-family

テキストオブジェクトのフォントが格納されている。対応するCSSプロパティはfont-family。

Layout->Object->TextObj->CharacterStyleVector->Style->
CharacterStyle->Font-size

Layout->ObjectStyle->Style->CharacterStyle->Font-size

テキストオブジェクトの文字サイズが格納されている。単位はpt。対応するCSSプロパティはfont-size。

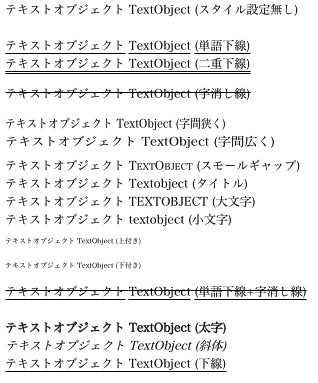

Layout->ObjectStyle->CharacterStyle->Face

Layout->ObjectStyle->Style->CharacterStyle->Face

テキストオブジェクトに設定したスタイルを数値で示す。スタイルはインスペクタの外観タブ > テキストにて確認・編集が可能。

Face値	対応するスタイル
0	スタイル設定なし
64	単語下線
128	二重下線
1	字消し線
8192	字間狭く
16384	字間広く
2	スモールギャップ
48	タイトル
16	大文字
32	小文字
4	上付き
8	下付き
256	太字
512	斜体
1024	下線

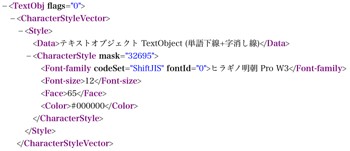

複数のスタイルが設定されている場合は、それらが足しあげられた値となる。たとえば単語下線と字消し線を同時に設定した場合のFaceは、64+1で65となる。

Layout->ObjectStyle->CharacterStyle->Color

Layout->ObjectStyle->Style->CharacterStyle->Color

テキストオブジェクトの文字色が16進数のRGB値として格納される。lineColorやfillColorは8桁だが、こちらは6桁での表記なので注意。対応するCSSプロパティはcolor。

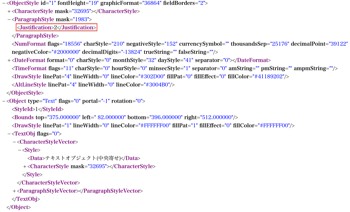

Layout->ObjectStyle->ParagraphStyle->Justification

テキストオブジェクトのテキスト配置を数値で示す。対応するCSSプロパティはtext-align。

Justification値	対応するテキスト配置
2	中央寄せ
3	右寄せ
4	両端揃え
(空欄/定義なしを含める)上記以外	左寄せ

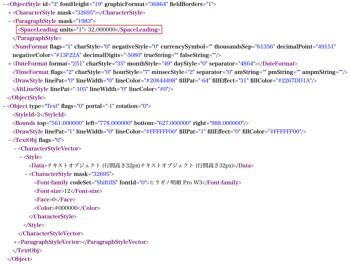

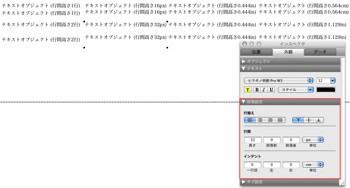

Layout->ObjectStyle->ParagraphStyle->SpaceLeading

テキストオブジェクトの行間を数値で示す。行間の単位はunits属性に数値として表現される。対応するCSSプロパティはline-height。

units値	対応する行間の単位
0	行
1	Points (px)
2	Centimeters (cm)
3	Inches (in)

次回はフィールドオブジェクトに関連する属性・プロパティ詳細について取りあげていこう。
